消防服是保护奋战在消防第一线的消防队员人身安全的重要装备品之一,是火灾救助现场不可或缺的必备品。从防护性来考虑,必须具有耐火性、耐热性和隔热性,还要具有强韧性,防止锐利物体的冲击、碰撞、阻止化学物质对皮肤的伤害等性能。消防服是随着时代的变化而发展的,保护好消防队员就是保护我人们的人身和财产安全,那你们知道消防服是由什么组成的吗?小编这就带你们来了解一下!

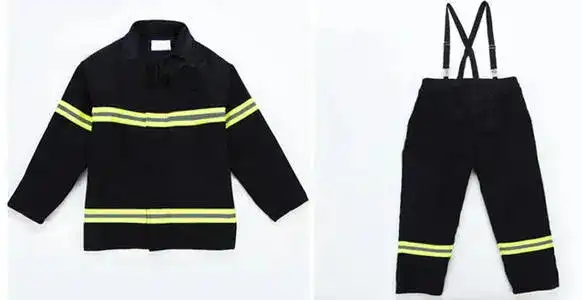

首先让我们来看看消防战斗服上衣和裤子

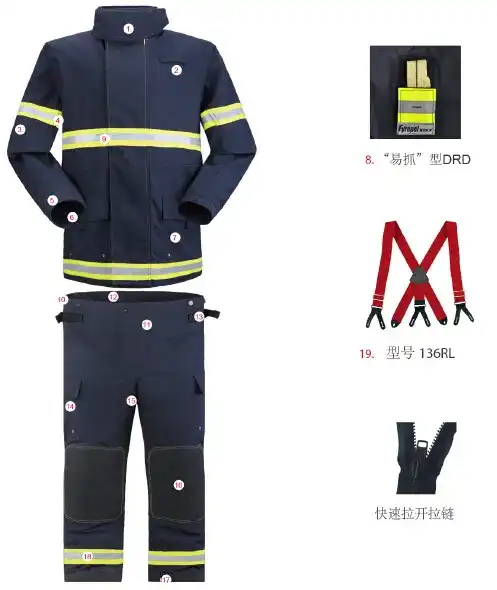

战斗服上衣是对消防员的上部躯干、颈部、手臂和手腕提供保护,但保护的范围不包括头部和手部。战斗服上衣和防护裤子多层面料之间的重叠部分不应小于200mm。
战斗裤子,应对消防员的下肢和腿提供保护,但不包括踝部和脚部。

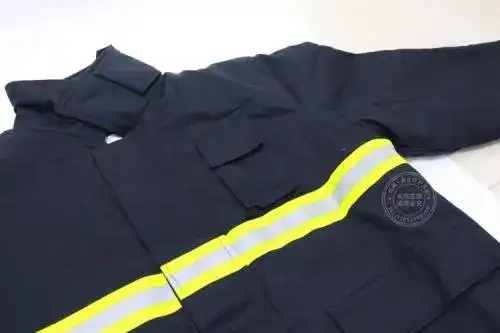

战斗服的衣领高度不应小于102mm,并应有搭接或扣牢配件。衣领的结构应包括外层、防水透气层、隔热层。
战斗服的袖口应设计得使之能保护消防员的手腕,并防止燃烧的废碎片进入到袖子中。袖口不得妨碍防护服的穿着,并应与防护手套的佩戴相配合。
战斗服的标签应放置在防护上衣前胸左侧的舒适层上,标注相应的信息。
战斗服的目前市面常见颜色为藏蓝色,同样还有其他颜色可被使用。

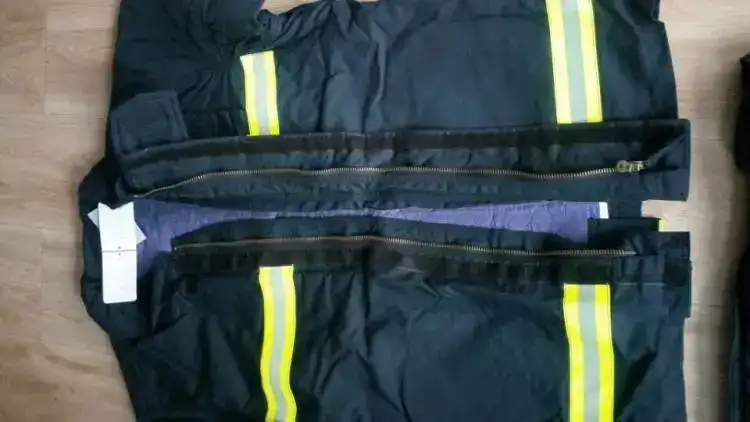

战斗服的辅料:
a) 所有五金件应无斑点、结节或尖利的边缘,并经防腐蚀处理;
b) 应选用具有阻燃性的缝纫线和搭扣,颜色与外层面料相匹配;
c) 防护上衣的前门襟处应选用不小于8号的拉链,颜色与外层面料相匹配;
d) 防护裤子的背带应选用松紧带。
下面我们来了解一下战斗服面料性能
1 外层
1.1.阻燃性能
损毁长度不应大于100mm,续燃时间不应大于2s,且不应有熔融,滴落现象。
1.2.表面抗湿性能
沾水等级不应小于3级。
1.3.断裂强力
经、纬向干态断裂强力不应小于650N。
1.4.撕破强力
经、纬向撕破强力不应小于100N。
1.5.热稳定性能
经260℃±5℃热稳定性能试验后,沿经、纬方向尺寸变化率不应大于10%,试样表面无明显变化。
1.6.单位面积质量
单位面积质量应为面料供应方提供额定量的±5%。
1.7.色牢度
耐洗沾色不应小于3级,耐水摩擦不应小于3级。
2.防水透气层
2.1.耐静水压性能
耐静水压不应小于17Kpa。
2.2.透水蒸气性能
水蒸气透过量不应小于5000g/(m2?24h)。
2.3.热稳定性能
经180℃±5℃热稳定性能试验后,沿经、纬方向尺寸变化率不应大于5%,试样表面无明显变化。
3.隔热层
3.1 阻燃性能
损毁长度不应大于100mm,续燃时间不应大于2s,且不应有熔融、滴落现象。
3.2.热稳定性能
经180℃±5℃热稳定性能试验后,沿经、纬方向尺寸变化率不应大于5%,试样表面无明显变化。
4.舒适层的性能
不应有熔融、滴落现象。
5.整体防护性能
热防护能力TPP值不应小于28cal/cm2。
6.针距密度
各部位缝制线路顺直、整齐、平服、牢固、松紧适宜,明暗线每3cm不应小于12针,包缝线每3cm不小于九针。
7.色差
防护服的领与前身、袖与前身、袋与前身、左右前身不应小于4级,其它表面部位不应小于4级。
8.接缝断裂强力
防护服外层接缝断裂强力不应小于650N。
9.反光标志带
9.1逆反射系数

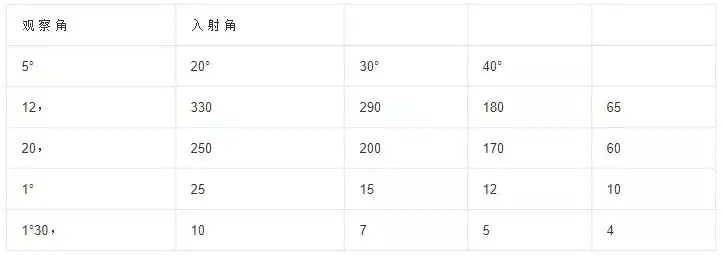

逆反射系数应符合表2的要求 表2 逆反射系数 单位为cd/(lx·m2)
9.2 耐热性能
在温度为260℃±5℃条件下。试验5分钟后,反光材料表面应无炭化、脱落现象。其逆反射系数不应小于表2规定值的70%。
9.3 阻燃性能
续燃时间不应大于2s,且不应有熔融、滴落现象。
9.4 耐洗涤性能
洗涤25次后,不应出现破损、脱落、变色的现象。
9.5 高低温性能
经高低温试验后反光标志带不应出现断裂、起皱、扭曲的现象。
10. 五金件耐高温性能
试样经高温试验后,应保持其原有的功能。
11. 缝纫线耐高温性能
试样经高温试验后,应无融化、烧焦的现象。
12. 重量
整套服装重量不应大于3.5kg。
13. 外观质量
a) 各部位整烫平服、整洁、无烫黄、水渍、亮光;
b) 衣领平服、不翻翘;
c) 对称部位基本一致;
d) 粘合衬不准有脱胶及表面渗胶;
e) 标签位置正确,号型标志准确清晰。
以上是消防战斗服一些基本的信息,提供给广大爱好者进行参考。
[portfolio count=”3″ style=”grid” columns=”3″ category=”fhf” category_multi=”” orderby=”date” order=”DESC” exclude_id=”” related=”0″ filters=”0″ pagination=”0″ load_more=”0″ greyscale=”0″]
