淋浴洗眼器设计探讨

淋浴洗眼器设计探讨

一.洗眼器设计标准及现场安装要求

洗眼器设计的标准，目前在国内还没有具体的设计规范参考，而洗眼器可以执行的参考标准只有国外两个： 一个是欧洲DIN-12899洗眼器标准，另一个是美国ANSI Z358.1-2004洗眼器标准。而国内大部分的洗眼器生产厂家均参考美国洗眼器标准。

　一、洗眼器材质性能介绍

根据美国A I Z358-1 2004洗眼器标准，生产洗眼器的材质必须具备三个性能：

1.符合卫生要求的性能；

2.具有抗环境化学性物质腐蚀的性能；

3.具有一定的使用寿命年限的性能要求。

目前，洗眼器一般采用不锈钢、铜和塑料等三种材质制造。

　　二、各行业安全规范定义明细说明

1.《化工粉体工程安全卫生设计规定》HG 20532-93

5.5.1.9 强毒性物料作业场所应就近设置水淋设施、洗眼器等应急设施。

2.《石油化工企业职业安全卫生设计规范》SH 3047-93

4.4.2在装置控制室附近应设安全专用室，室内应备有防化服、中和池、人身冲洗设施、洗眼器、急救包等。

4.4.3在主分馏塔进料泵、回流泵和再生塔进料泵附近，应设置人身中和池、事故淋浴器及洗眼器。在装置内应设置设备工具中和池。

5.7.10苯酚、丙酮灌装厂房应机械通风、苯酚灌桶点应设事故淋浴器和洗眼器。

5.10.1含氟化氢物料的设备应集中布置在一个区内，其周围应设围堰和明显的安全标志。区内应设人身中和池、设备工具中和池、人身冲洗设施和洗眼器。

5.10.5装置内应设安全专用室，内设中和池、淋浴器、洗眼器，并备有安全防护服和急救药品箱。

3.《化工企业安全卫生设计规定》HG 20571-95

4.1.4在有毒性危害的作业环境中，应设计要的淋洗器、洗眼器等卫生防护设施，其服务半径小于15m。并根据作业特点和防护要求，配置事故柜、急救箱和个人防护用品。

4.6.5具有化学灼伤危险的作业区应设计必要的洗眼器、淋洗器等安全防护措施，并在装置区设置救护箱。工作人员配备必要的个人防护用品。

　　三、洗眼器现场安装要求：

1.洗眼器安装在危险化工区域，使用者直线达到洗眼器的时间不超过10秒钟；

2.洗眼器不可以越层安装且救护范围不得超过15米；

3.洗眼器周围没有电器开关，防止发生意外；

4.洗眼器出水口必须连接下水道或者废水处理池；

5.洗眼器水压要求：0.2–0.4MPa

二.洗眼器的型号及洗眼器类型介绍

洗眼器在工业行业中被广泛使用，洗眼器的诞生可以更好的处理紧急情况下，外界因素对人体眼睛或皮肤的危害降到最低，减少有害物质对皮肤眼睛的伤害。

作用用途

当现场作业者的眼睛或者身体接触有毒有害以及其他腐蚀性化学物质的喷溅伤害，需要立即使用洗眼器对眼睛和身体进行紧急冲洗冲淋。洗眼器属于（有毒有害危险作业环境中）应急救援设备之一，但它只能作为事故发生后的应急处理，如果人体眼睛或皮肤伤害较严重，必须立即送医院治疗。

　　型号种类

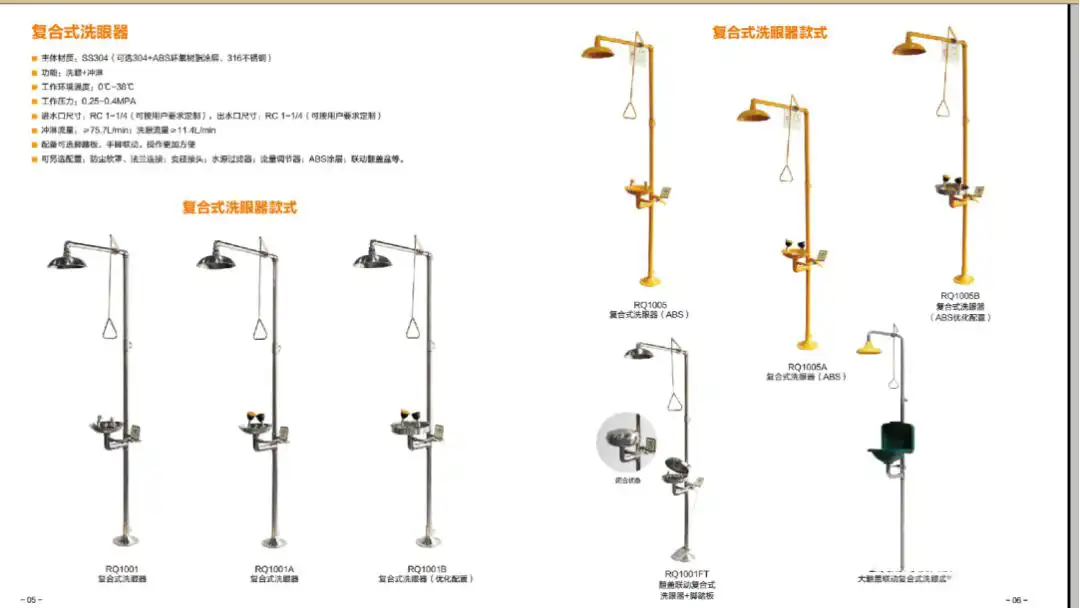

1.复合式洗眼器

定义：该类型洗眼器配备喷淋系统和洗眼系统的紧急救护用品，直接安装在地面上使用。当化学品物质喷溅到工作人员服装或者身体上的时候，可以使用复合式洗眼器的喷淋系统进行冲洗，冲洗时间至少大于15分钟；当有害物质喷溅到工人眼部、面部、脖子或者手臂等部位时，可以使用复合式洗眼器的洗眼系统进行冲洗，冲洗时间至少大于15分钟。

应用领域：应用领域：广泛适用于石油、化工、医药、电子等行业。

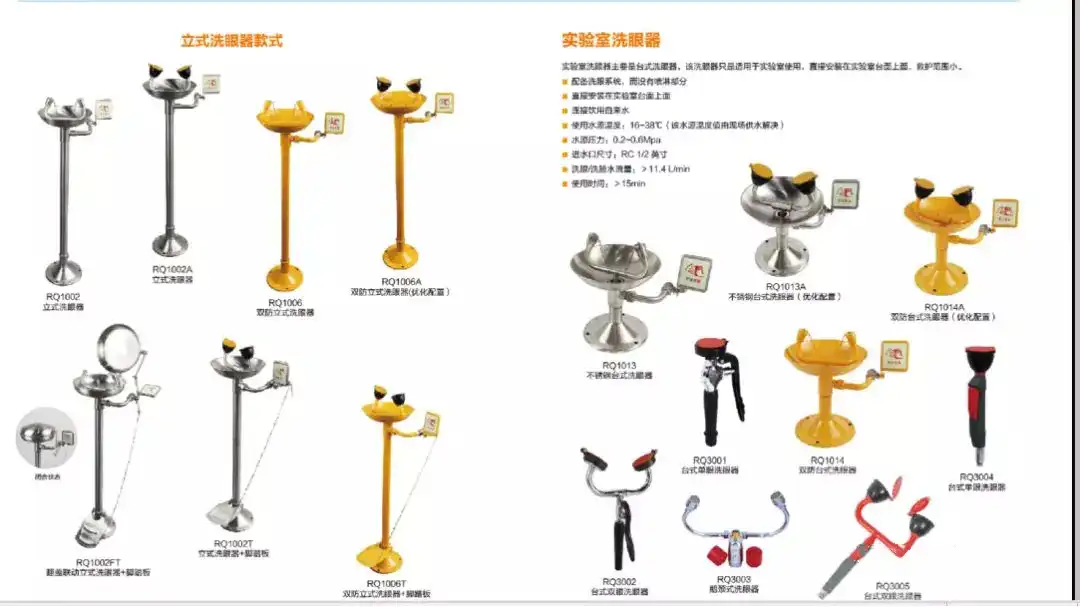

2. 立式洗眼器

定义：该款洗眼器只有眼部清洗系统，没有喷淋系统。洗眼器安装在工作现场的地面上使用，当有害物质喷溅到工人眼部、面部、脖子或者手臂等部位时，可以使用立式洗眼器的洗眼系统进行冲洗，冲洗时间至少大于15分钟。

应用领域：广泛适用于石油、化工、医药、电子等行业。

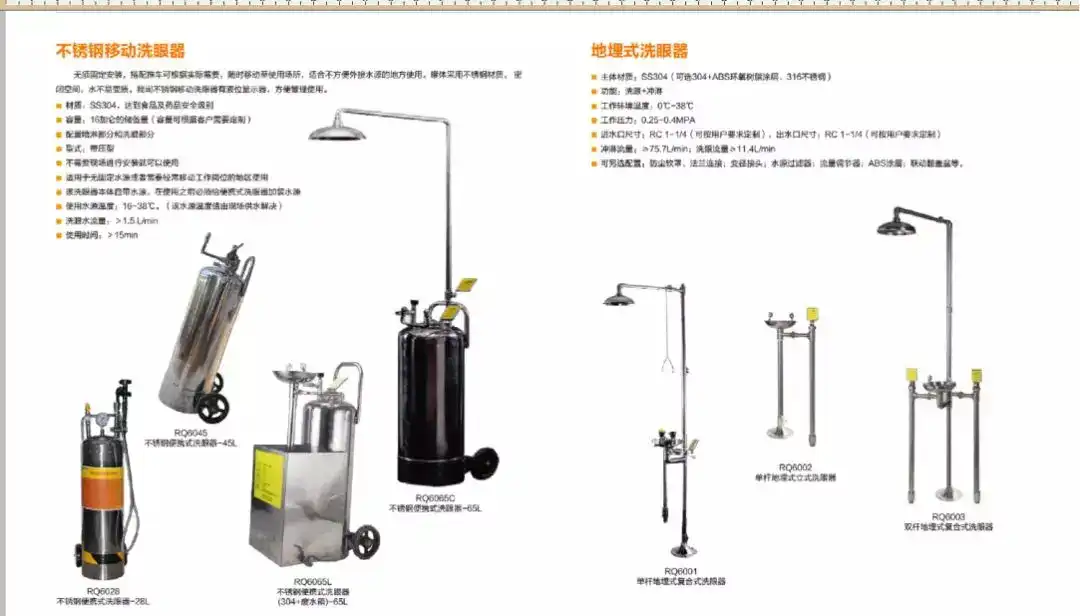

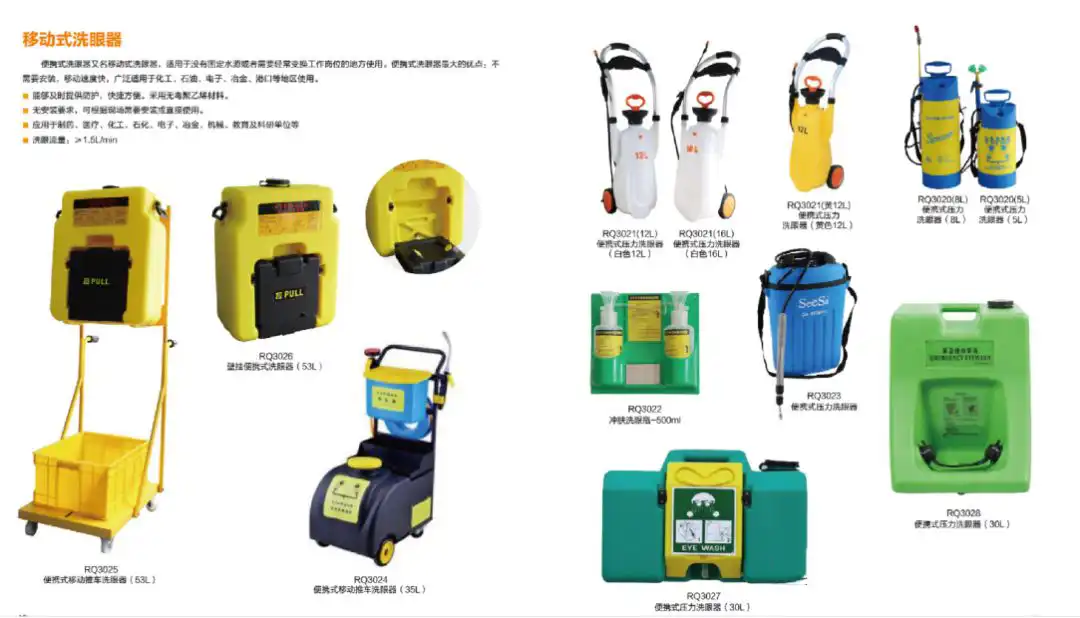

3.便携式洗眼器

定义：该类型洗眼器可以随意移动，适用于无固定水源或者需要经常变动工作环境的地方，可分为普通型便携式洗眼器和压力式便携式洗眼器。

应用领域：海上油田、沙漠油田、疾病预防控制中心、港口作业等等。

4.实验室台式洗眼器

定义：该款洗眼器又被称为台式洗眼器，它可以直接安装在工作现场的台面上，主要是用于工厂、学校或医院等实验室。台式洗眼器只有洗眼系统，有效清洗半径范围5米，能够对面部、眼部、脖子和手臂等部位进行冲洗。

应用领域：工厂实验室、学校实验室、医院实验室等风险较低的环境。

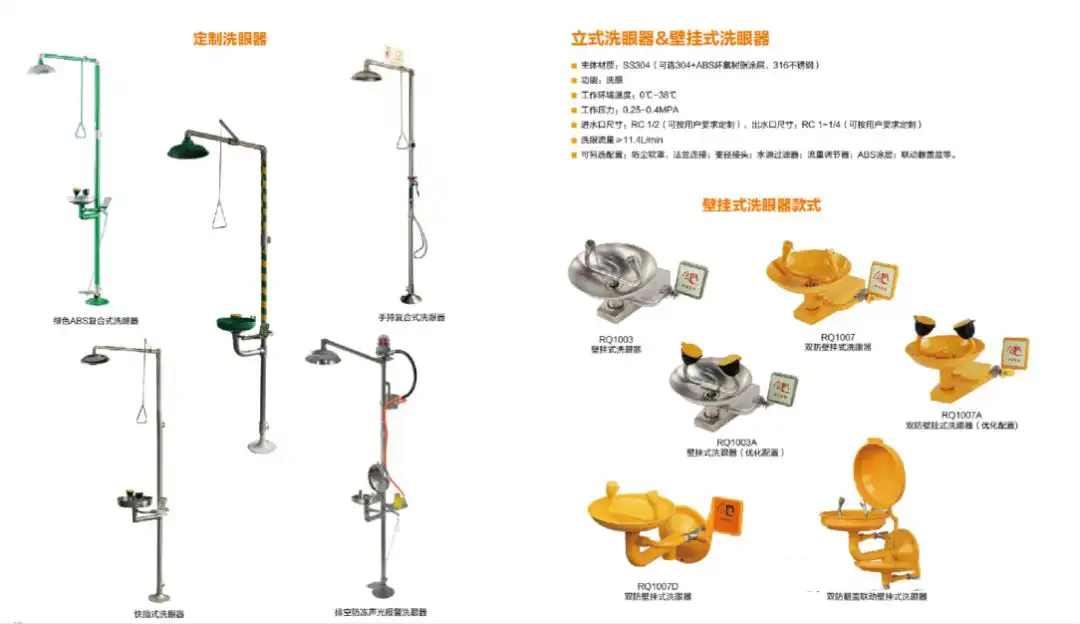

5. 壁式洗眼器

定义：该类型洗眼器只有洗眼系统，没有喷淋系统，安装在工作现场的墙壁上使用。当有害物质喷溅到工人眼部、面部、脖子或者手臂等部位时，可以使用壁挂式洗眼器的洗眼系统进行冲洗，冲洗时间至少大于15分钟。

应用领域：主要适用于工作区域有限的空间使用，石油化工、电子行业、疾病预防控制中心等。

洗眼器不仅可以按照上面放置及使用情况分类，也可以按洗眼器的制造材质分为：不锈钢材质、塑料材质及黄铜材质等三种。其中比较常见的就数前两类，不锈钢及塑料材质。

三.不同类型的洗眼器如何选用

洗眼器的种类市面上五花八门，各有不同，常见的有便携式洗眼器、立式洗眼器、复合式洗眼器等等，但一般工厂车间或实验室建设初期，都必须认真的考量如何挑选一款适合现场使用的洗眼器。

针对不同类型洗眼器的选用，铤和安全防护技术总结一下几条建议如下：

1.在实验室里，受到空间条件的限制，一般情况下，安装台式洗眼器。

2.便携式洗眼器方便洗眼器移动到需要的位置。但是使用条件很苛刻，需要现场比较宽敞，地面相对比较平整。同时维护的成本相对比较高。

3. 在只需要洗眼救护的场所，就可以使用壁挂式洗眼器或者立式洗眼器。 壁挂式洗眼器和立式洗眼器只能用于清洗眼睛、面部和手部。壁挂式洗眼器可以安装在车间内或者车间外的墙壁上。洗眼喷头安装的高度和立式洗眼器一样，高度范围为1.00米到1.10米。当墙壁上不方便安装的情况下，可以使用立式洗眼器。

4.在没有固定水源，同时需要经常变换工作地方的，可以使用壁挂式洗眼桶或者便携式洗眼器。但相对来说洗眼器保养维护的成本相对较高。

5.化学品泄漏或紧急救援后（如救援者需穿着防化服进入现场工作或者抢救），事故处理后需要使用复合式洗眼器进行喷淋和洗眼。因为使用者在工作或者进入抢救现场后，在他的防化服上，可能喷溅有很多的化学物质，其他人员接触到使用者的防化服是很危险的。所以必须先要求使用者穿着防化服，先使用复合式洗眼器的喷淋系统进行大量的清洗后，才能够接触他。

6.消防人员或者其他现场人员在消防救火的时候，身上的衣物随时会被大火点燃，可以使用复合式洗眼器的喷淋系统进行衣物灭火。

7.便携式压力洗眼器可以移动到任何位置，没有什么条件限制。洗眼器适用于无水源的工作现场，使用时间30分钟。产品有不锈钢便携式压力洗眼器和塑料便携式压力洗眼器。

另外，在选用洗眼器时，还需要咨询商家或生产商，洗眼器的材质及安装使用保养注意事项等等，这有深入了解后才能更好的在关键时刻使用它。

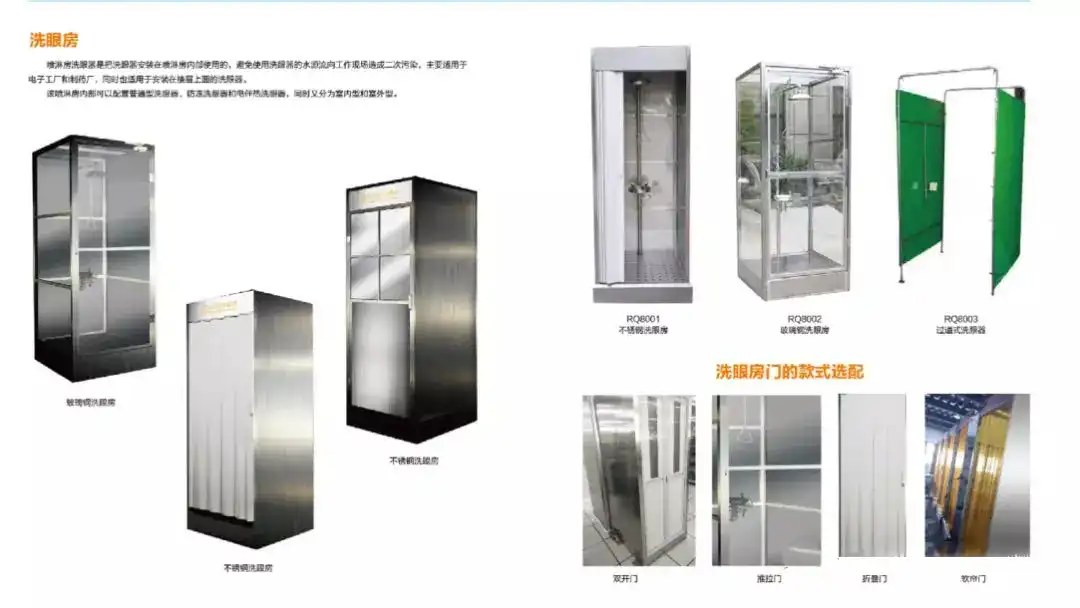

8.洗眼房

四.工厂实验室洗眼器点检记录表

洗眼器点检表就是平时检查洗眼器的时候，检测哪些方面的技术参数，洗眼器点检表的依据是洗眼器标准（美国洗眼器标准、欧洲洗眼器标准或者是澳大利亚洗眼器标准）和洗眼器设计文件（包括洗眼器图纸）

洗眼器点检表具体内容：

1.观察洗眼器管道连接处是否漏水，假如有漏水之处，必须把该段管道拆卸下来，清理螺纹连接表面，再重新安装该段管道。

2.打开喷淋开关，观察喷淋水是否满足技术条件：距离地面1524mm处，喷淋水直接不得小于508mm；同时观察喷淋水是否充足（喷淋水流量：＞75.7L/MIN），假如喷淋水变小，检测供水压力是否满足0.2Mpa，再检查喷淋头是否被杂质堵塞。

3.打开洗眼开关，观察洗眼水是否满足技术条件：二股洗眼水在洗眼盆上方交汇，而且处于同一平面上；同时观察洗眼水是否充足（洗眼水流量：＞1.5L/MIN，洗眼/洗脸水流量：＞11.4L/MIN），假如洗眼水变小，检测供水压力是否满足0.2Mpa，再检查洗眼喷头是否被杂质堵塞，假如洗眼喷头被堵塞，拆卸洗眼喷头进行清理，再次安装洗眼喷头。

由于洗眼器属于紧急救护安全防护用品，很长时间是出于备用状态，所以建议每间隔10天时间，打开喷淋部分和洗眼部分，观察洗眼器是否处于正常使用状态。

五.不同材质洗眼器的优劣势介绍

洗眼器的材质，目前市面上比较普遍的有不锈钢材质、塑料材质及黄铜材质等三种。其中比较常见的就数前两类，不锈钢及塑料材质。

一、不锈钢材质洗眼器

最早使用的不锈钢材质有201不锈钢、202不锈钢等200系列不锈钢材质的洗眼器，虽然符合国家卫生标准，但由于抗腐蚀性差，所以目前基本已经淘汰。而304不锈钢材质的洗眼器，不仅符合国家卫生要求，且具有较强的抗酸、碱、盐和油类等化学品物质的腐蚀，所以现在大部分洗眼器均采用304不锈钢材质制成。

但304不锈钢在特殊的环境下，也会被腐蚀，比如使用的工厂在海边，含氯离子较高的区域。而316不锈钢、317不锈钢不仅具有304不锈钢材质相同的性能，更有抗氯化物的腐蚀性能，使用场合更加广泛。

二、塑料材质洗眼器

塑料材质，既符合卫生要求也具有抗化学品物质腐蚀的能力。但是，塑料材料洗眼器的使用寿命没有不锈钢和黄铜那么长，尤其是在做洗眼器主管路时的刚度明显不够。虽然，目前在国外已经有采用高强度塑料材料做洗眼器的通水管，但是在国内工艺暂时还不能达到现场需求。

三、黄铜材质洗眼器

黄铜也符合相关卫生要求，洗眼器若使用黄铜材料，必须先对黄铜材料进行外表面处理，这样才能达到抗化学品的腐蚀要求。

不锈钢材质及黄铜材质的洗眼器主要有立式洗眼器、复合式洗眼器，而塑料材质的洗眼器主要有便携式洗眼器。综上所述，不同材质的洗眼器，优劣势还是需要针对现场使用场合来考量。
